DLink DIR-300無線寬頻路由器802.11n超頻密技

[sysop]

有沒有搞錯啊？連無線網路設備都能超頻！
緣起


話說因為工作環境的無線需求，加上個人在無線技術上的知識貧乏
因此在這個周末抽出時間採購一台無線AP來培養感情
拜會了google大神之後
終於決定買下Dlink DIR-300型的802.11g無線寬頻路由器

步行五分鐘到家裡附近的黃色鬼屋以799元購入這台DLink DIR-300
若是勤勞點到光商挑選應該可以買到700元的。
────────────────────────────────

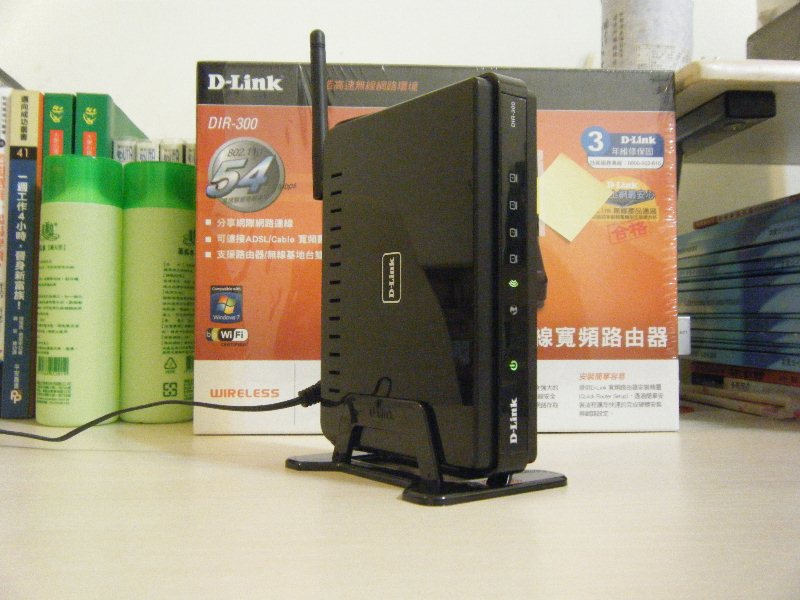

機器外觀採鋼琴烤漆粉亮呢
────────────────────────────────



可以選擇平放...也有附立座變成直立式的無線AP以節省空間。
────────────────────────────────



屁屁概觀
1WAN＋4LAN＋2db天線
────────────────────────────────


到了這裡也許會有版友疑惑...
都這年頭了怎麼還選擇802.11g的產品呢!?
一方面當然是金錢上的考量
畢竟為了便利性並拿來當作網路環境學習的工具
不想花太多錢
而另一方面其實DLINK這款802.11g的無線寬頻路由器還藏有一個重大的秘密...
自從2009年底至今
由Dlink出廠的DIR-300機型其實在硬體規格上和自家的DIR-600用的是同樣的規格
「標記為B版」
兩者的CPU 採用Ralink RT3052F@384MHz, RAM 32MB, Flash 4MB
並非早期的Atheros2317@182Mhz/16MB硬體配置

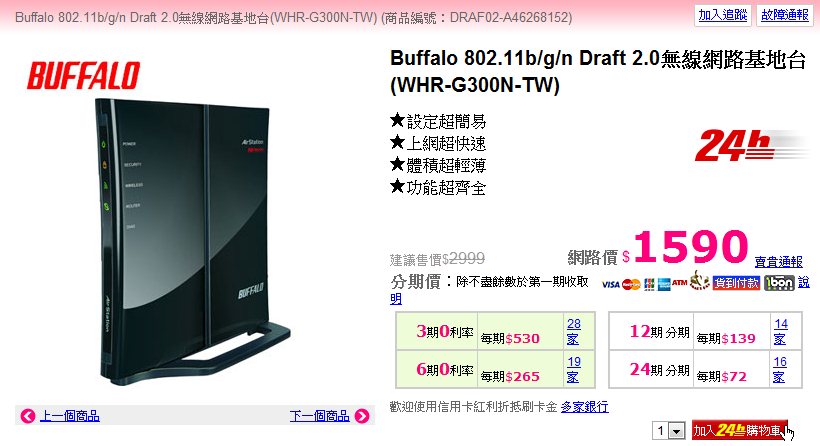

和價位破千的Buffalo WHR-G300、Asus RT-n11比起來
除了少一根天線以外其他無異!!




著手超頻


既然發現了DIR-300跟DIR-600的硬體規格一模一樣
這不就代表了我們的DIR-300也是有上11n的實力囉？
沒錯!!
事實上兩者之間的效能差距不過是因為韌體上的不同造成
估計應該是DLink大量採購相同硬體以節省成本
然後用韌體的方式去限制住DIR-300的無線效能
這和原本的DIR-300採用的是Atheros2317@182Mhz/16MB硬體配置的A版是不同的
當然在版本上也因此更命為DIR-300B版
( 2010年後出廠的應該都是B版 )

那DIR-300B是不是只要將韌體置換為DIR-600的韌體就可以無痛升級乎？
答案是肯定的
接下來就請各位看倌細細品嘗DLink DIR-300的變身過程囉！
( 請注意，若您的DLink DIR-300是舊款A版的請勿使用這個方法!! )


...未完待續

[tomy]

DLink DIR-300驗明正身

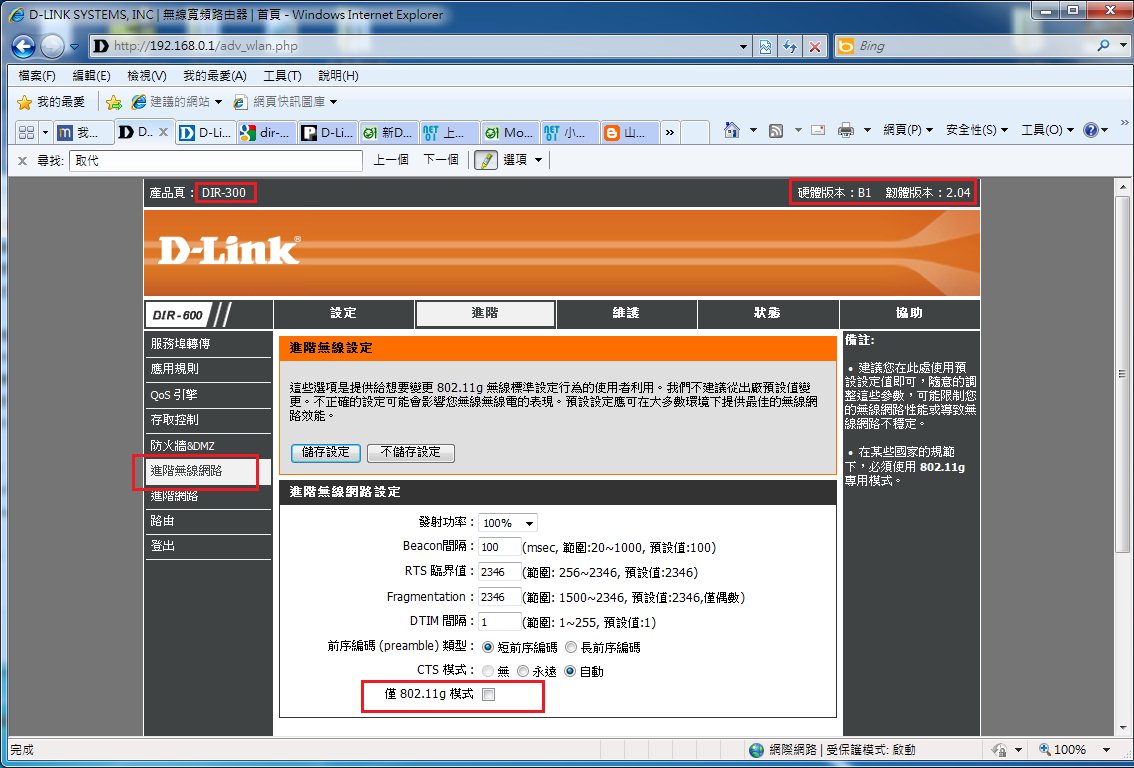

經由Web瀏覽器介面確認無線模式「802.11g」
────────────────────────────────



至DLink官網下載DIR-600最新韌體DIR600B_FW202B07.bin
並於WEB介面中的維護》韌體更新》上傳

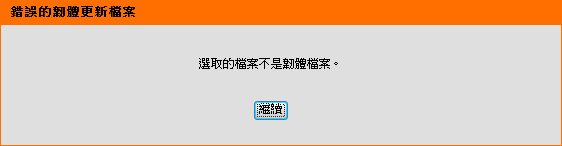

此時會發生錯誤
原因是DLink在更新韌體時會檢查ROM檔案的表頭
若是不符合「wrgn23_dlwbr_dir300b」這個關鍵字的話就會失敗
────────────────────────────────



正所謂道高一尺魔高一丈
由於bin檔為16進位檔
故使用UltraEdit將原本下載好的600b韌體更新檔表頭改為「wrgn23_dlwbr_dir300b」
────────────────────────────────



再次上傳韌體檔
這時就很順利囉！
────────────────────────────────

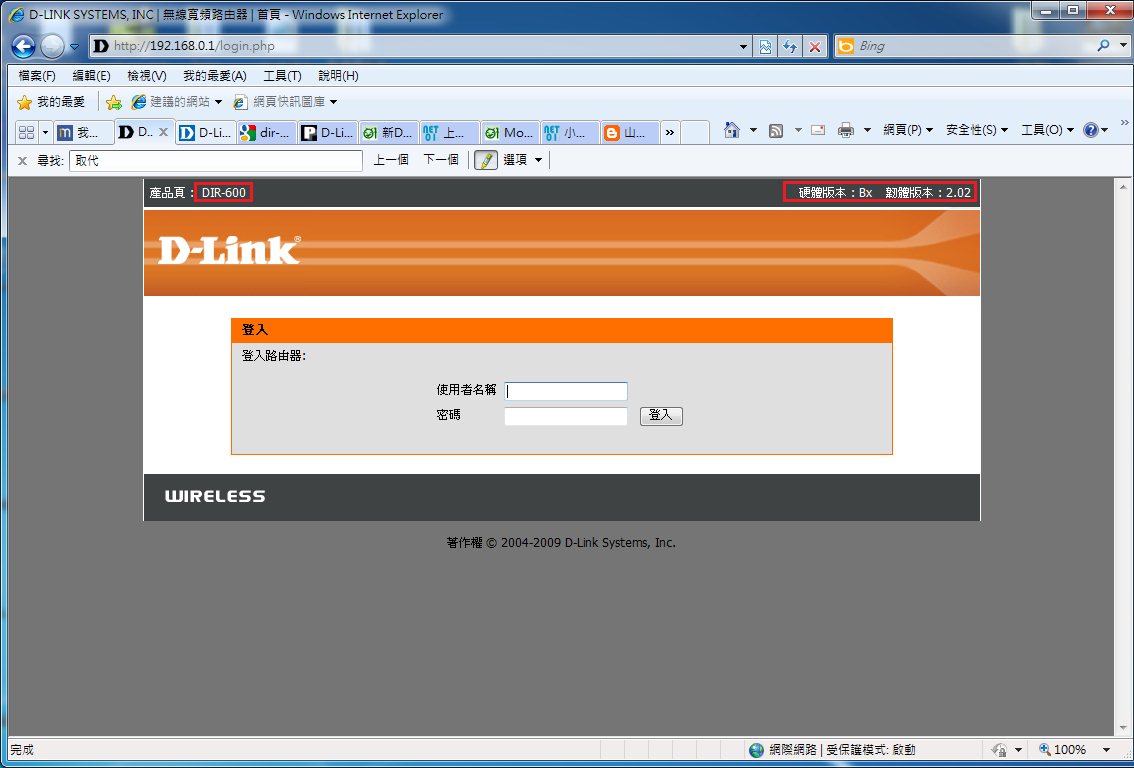

更新完畢後登入Web介面發現AP已經變身為DIR-600型的無線寬頻路由器啦
────────────────────────────────



此時無線模式已經可以開啟802.1n的選項
────────────────────────────────

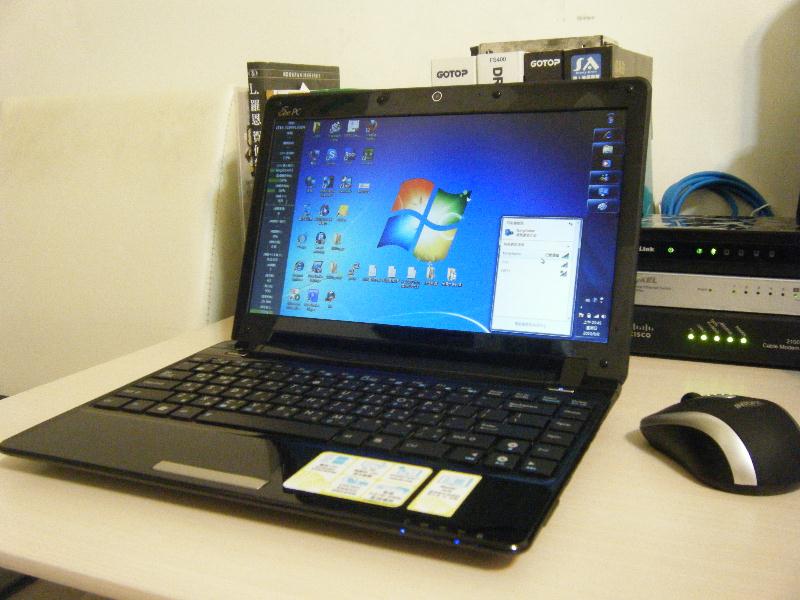

接著輪到Asus 1201n Eee小筆電客串登場

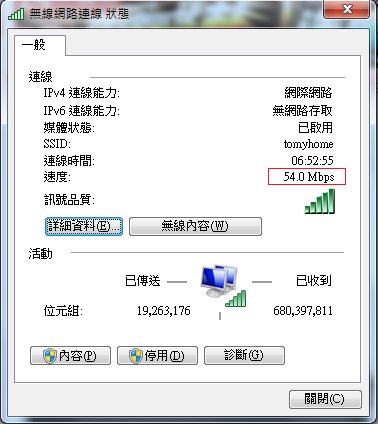

利用內建Realtek 802.11n無線網卡來幫我們確認DLink DIR-300是否真的升級為802.11n/150Mps
( 下圖左為更新韌體前、下圖右為更新韌體後 )
────────────────────────────────





結論


不到800元的802.11n入門款無線寬頻路由器的確是超值
以DLink DIR-300這樣的硬體規格來看
相信session數應該可以在4000-6000之間
應付10人左右的小公司環境應該是不成問題。

事實上近兩年非常流行將網路設備改用第三方third party韌體來升級
例如dd-wrt就有提供不少網路設備韌體
也廣為電腦玩家們所使用
但是各位版友在更新韌體前仍然需要瞭解...
私自更換非官方韌體是會失去原廠保固的
而這次tomy所採用的方法僅是將韌體更換為同是DLink的DIR-600
若日後有需要仍可用同樣的方法將ROM燒回DIR-300的原始韌體
要怎麼選擇就看各位玩家們的考量囉！

超頻韌體檔.rar

[jackaleu]

DLink官網後來又放上DIR-600最新韌體
DIR600B_FW203WWB04.bin
v.2.03WW_B04
我是想利用你說的方式，再次騙過機器刷機
但是我不知道怎麼去拆表頭
（不知怎麼修透過UltraEdit修改）
可以指導我一下嗎？

[tomy]

DLink官網後來又放上DIR-600最新韌體
DIR600B_FW203WWB04.bin
v.2.03WW_B04
我是想利用你說的方式，再次騙過機器刷機
但是我不知道怎麼去拆表頭
（不知怎麼修透過UltraEdit修改）
可以指導我一下嗎？

用UltraEdit開啟檔案後
對文件內容點選滑鼠右鍵選擇「16進位編輯」 (Ctrl+H) 就可以直接修改關鍵字了。
